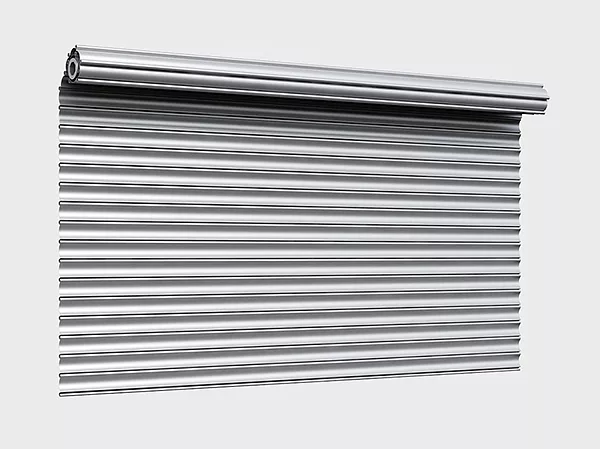

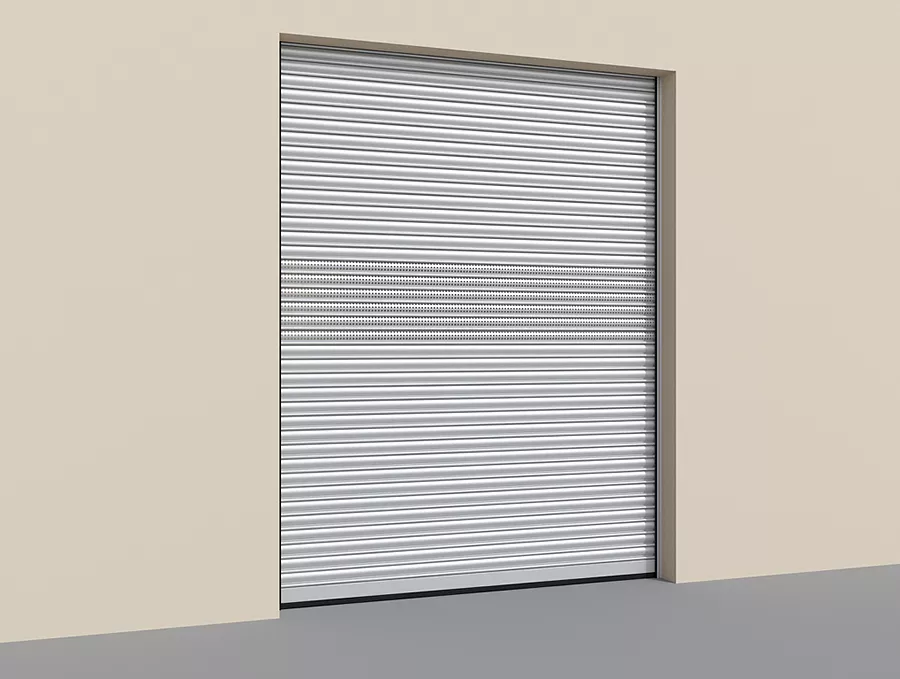

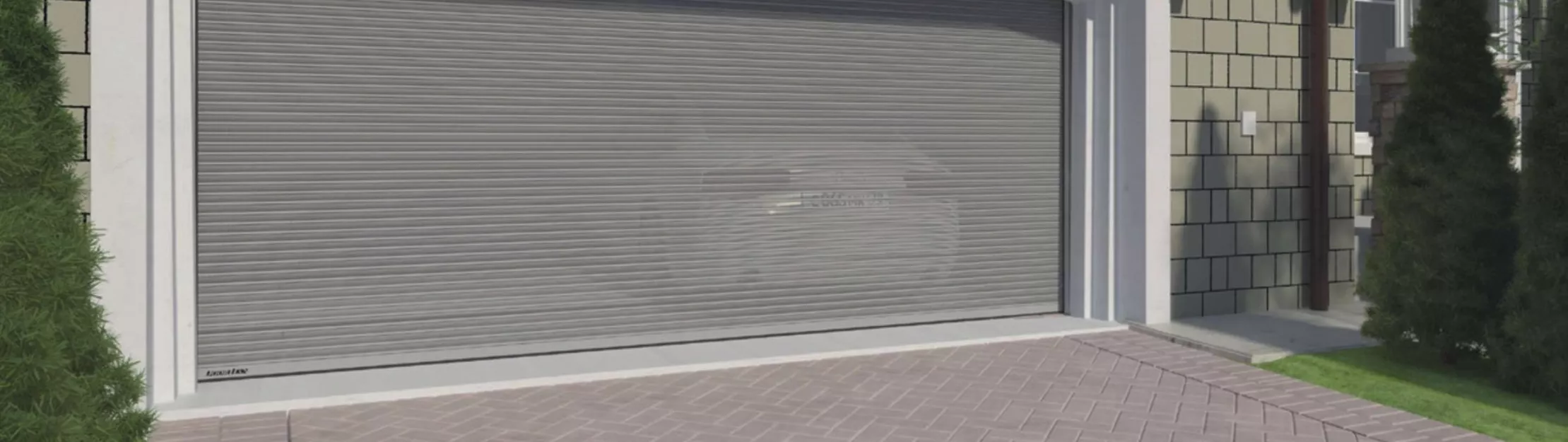

Рулонные ворота от компании ТЕХНОГРАД – конструкция, выполненная из стального профиля, является универсальной и обеспечивает высокую стойкость при использовании в экстремальнымх природных условиях.
Мы реализуем 2 вида рулонных ворот в России:
- RH117, RHS117P – навальный электропривод;
- RH117/08, RHS117P/08 – внутривальный электропривод.
Для более подробной информацией свяжитесь с нами по указанным номерам телефона. Менеджеры проконсультируют вас по любым вопросам и помогут подобрать наиболее подходящий вариант с учетом вашей потребности.
Сотрудничая с компанией ТЕХНОГРАД в Новосибирске, вы получите не только надежную конструкцию рулонных ворот и профессиональную помощь от начала производства изделия до его монтажа, но и выгодные цены.
Установив рулонные ворота, мы всегда готовы оперативно и регулярно производить их обслуживание, чтобы сохранить не только внешний вид, но и долгий срок службы.
Сделайте расчёт ворот за 1 минуту
Компания ТЕХНОГРАД предлагает лучшие цены на рулонные ворота из стальных профилей. Заключая договор с нами, вы получаете не только надежную конструкцию, но и всестороннюю помощь на различных этапах ее производства и установки.
Мы не складываем свои полномочия, когда рулонные ворота полностью установлены. Чтобы конструкция работала долго и исправно, ее нужно регулярно обслуживать, делая это оперативно и качественно, чтобы не тормозить производственные процессы.
-
Качественные материалыПри производстве рулонных ворот используем только качественные материалы (холоднокатаная оцинкованная сталь).
-

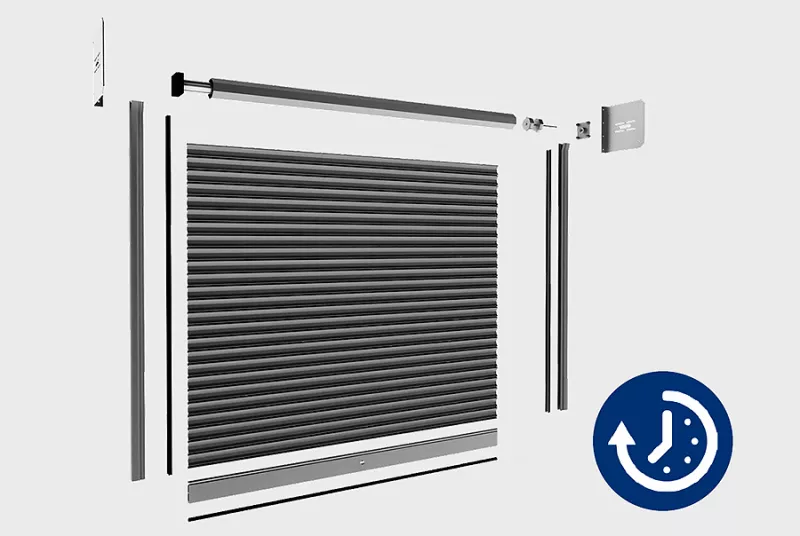

НадежностьОбеспечиваем высокую надежность. Расчетный срок эксплуатации – свыше 18 000 циклов открытия-закрытия ворот;
-
БезопасностьГарантируем повышенную безопасность. Каждое изделие изготавливается с учетом классов пожарной безопасности РО и взломостойкости Р4-Р5.
-
ДоставкаБережно относимся к поставке товара до заказчика. Все элементы конструкции надежно упаковываются во избежании поломки или повреждения внешнего вида.
- С внутривальным приводом RH117/08, RHS117P/08

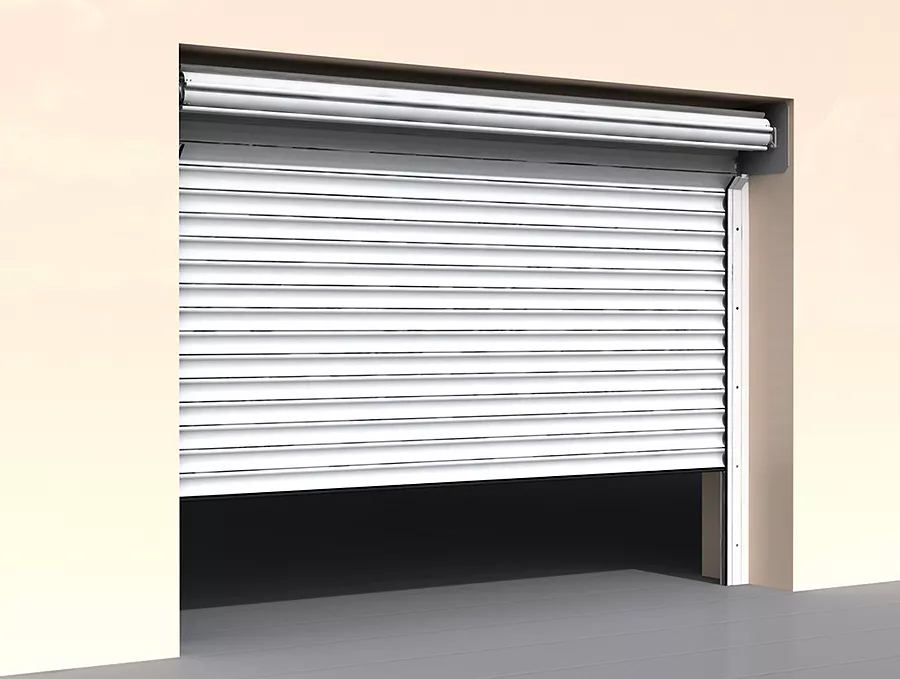

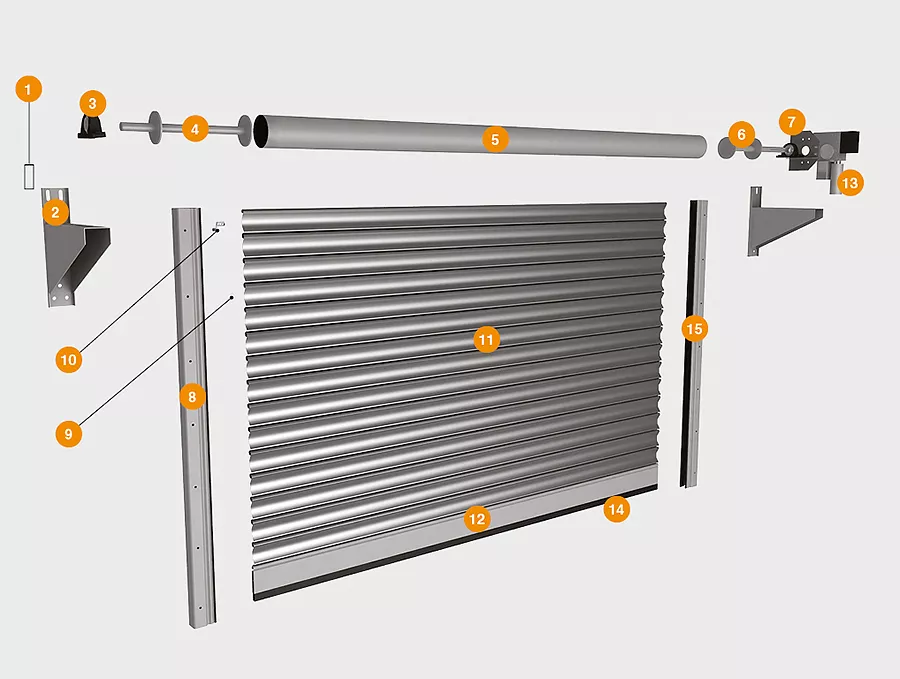

- С навальным приводом RH117, RHS117P

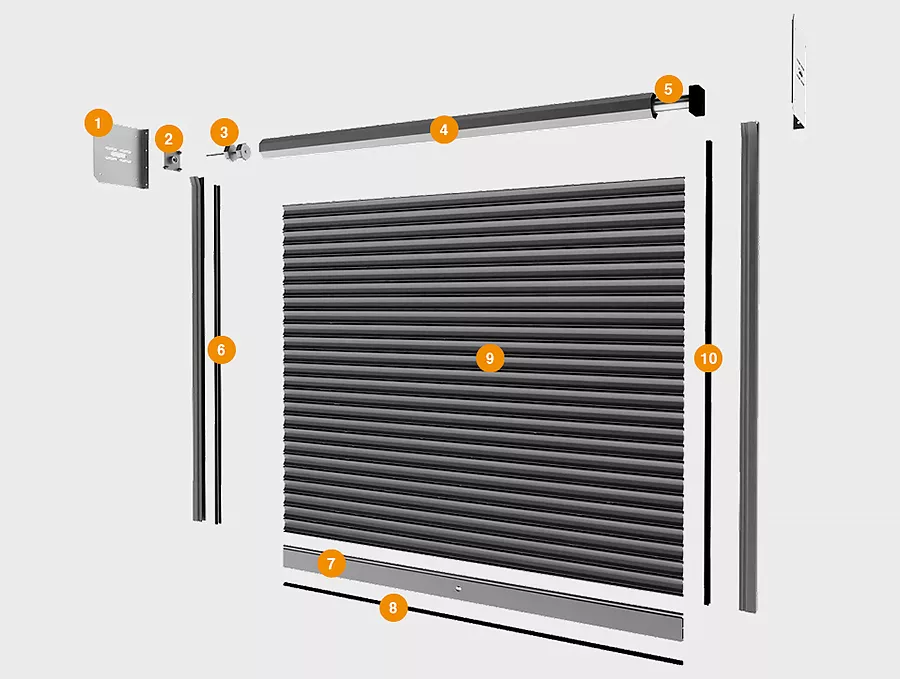

- Кольцо стопорное RN30, RN40, RN55
- Консоль SR425, SR650
- Суппорт с подшипником BS30, BS40, BS55
- Капсула регулируемая KPU10230, KPU159, KPU273-55
- Вал RV102, RV159m, RV273m-55
- Капсула регулируемая со шпонкой KPU10230S, KPU159S, KPU273S-55
- Кронштейн крепления привода SR200
- Направляющий профиль RG95S
- Заглушка PB14
- Замок боковой SLE117
- Профиль (полотно) RHS117, RHS117P
- Профиль концевой RA120E

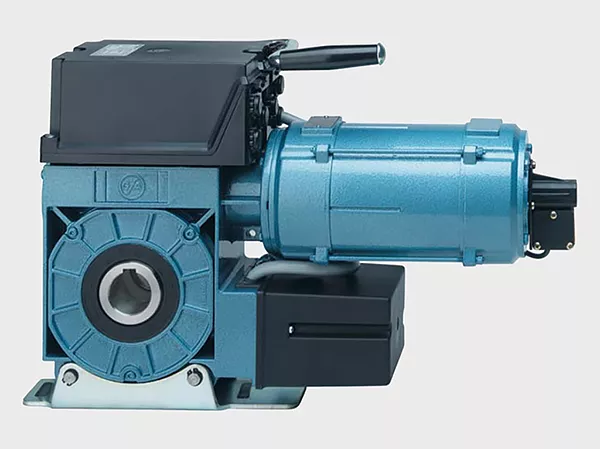

- Привод вальный
- Уплотнитель нижний UP4, UP6
- Уплотнитель боковой UP5
- Цвета
- Стальные профили
- Дополнительные цвета
- Технические
- Размеры
- Размеры проема
- Упаковка
Параметр | Значение | Примечание | |
---|---|---|---|
С внутривальным приводом RH117/08, RHS117P/08 |
С навальным приводом RH117, RHS117P |
||

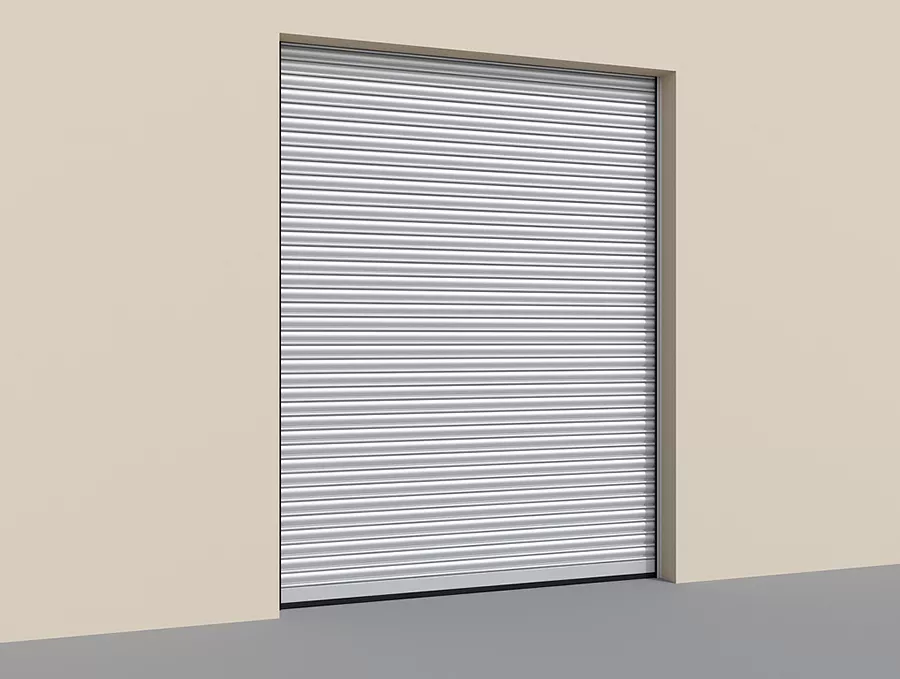

Профиль стальной сплошной RHS117 |
Профиль стальной сплошной RHS117 |
Конструкция обладает классом взломостойкости Р4-P5 и пожаробезопасности К0 | |
Материал | оцинкованная сталь толщиной 0,8 мм | оцинкованная сталь толщиной 0,9 мм | |
Вес профиля, кг/(п/м) | 1,2 | 1,36 | |
Вес профиля, кг/м² | 10,25 | 11,61 | |
Количество ламелей на 1 м высоты полотна, шт. | 10 | 8,54 | |
Максимальная ширина полотна, м | 6 | 11,8 | |
Максимальная площадь полотна, м² | 18 | 50 | |

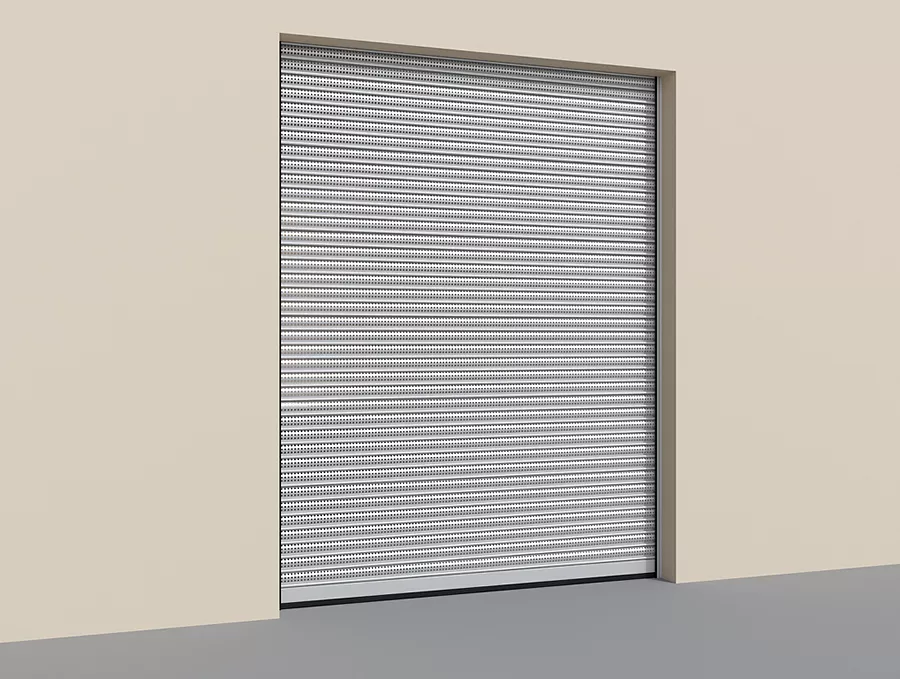

Профиль стальной перфорированный RHS117P/08 |

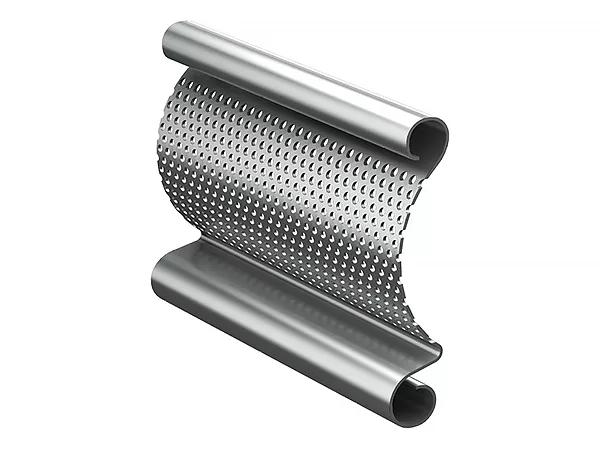

Профиль стальной перфорированный RHS117P |
Конструкция обладает классом взломостойкости Р4-P5 и пожаробезопасности К0 | |
Материал | оцинкованная сталь толщиной 0,8 мм | оцинкованная сталь толщиной 0,9 мм | |
Вес профиля, кг/(п/м) | 1,08 | 1,2 | |
Вес профиля, кг/м² | 9,22 | 10,25 | |
Количество ламелей на 1 м высоты полотна, шт. | 10 | 8,54 | |
Максимальная ширина полотна, м | 6 | 11,8 | |
Максимальная площадь полотна, м² | 18 | 50 |
Параметр | Показатель | |
---|---|---|
С внутривальным приводом RH117/08, RHS117P/08 |
С навальным приводом RH117, RHS117P |
|
Высота проема, мм | от 1 000 до 5 000 | от 2 000 до 6 300 |
Ширина проема, мм | от 1 000 до 6 000 | от 2 000 до 11 800 |
Притолока, мм | от 350 (накладной монтаж) | от 650 |
Пристенки, мм | от 95 (накладной монтаж) | от 500 |
Максимальная площадь полотна, м² | 18 | до 50 |
Упаковка в пузырчатую пленку | Характеристики упаковки |
---|---|
Описание | упаковка представляет собой воздушно-пузырчатую пленку, обернутую в 2 слоя вокруг полотна ворот, скрученного в рулон, и закрепленную скотчем с логотипом компании |
Состав | пленка пузырчатая, скотч с логотипом DoorHan |
Ширина, мм | 500 |
Высота, мм | 500 |
Длина, мм | от 2 100 до 6 200 |

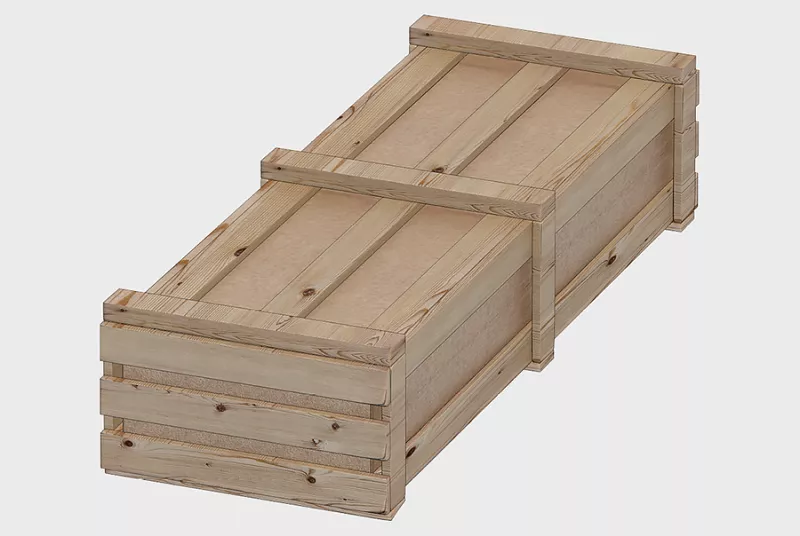

Упаковка в дерево | Характеристики упаковки |
---|---|
Состав | индивидуальный деревянный ящик |
Высота, мм | 550 |
Ширина, мм | 600 |
Длина, мм | зависит от длины комплектующих ворот |
Упаковка в пузырчатую пленку | Характеристики упаковки |
---|---|
Описание | вся комплектация ворот поставляется упакованной в пузырчатую пленку и размещена на специальном деревянном поддоне |
Длина, мм | зависит от длины комплектующих ворот |
Упаковка в дерево | Характеристики упаковки |
---|---|
Описание | пузырчатая пленка, деревянный поддон, деревянные бруски, фанера |
Высота, мм | 650 |
Ширина, мм | 680 |
Длина, мм | зависит от длины комплектующих ворот |
- Базовая
- Дополнительная
Конструктивно состоит из 2 составляющих:
1. вал с капсулами, диаметр которых 102 мм.;
2. нарезки профиля 117х0.8 мм.
Внешним радиоприемником серии DHRE-1. Управляет автоматической системой стороннего производителя с использованием оригинального дистанционного пульта.

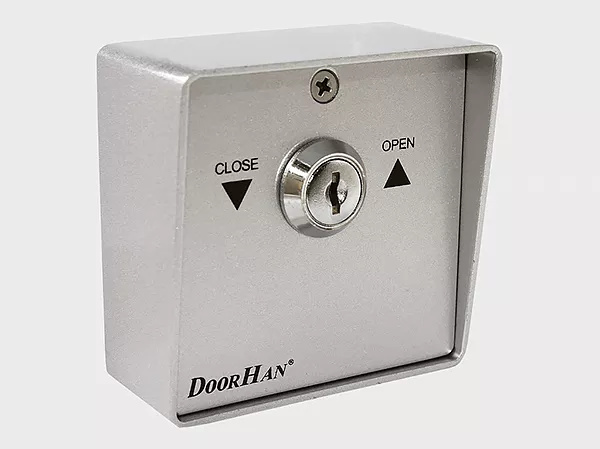

Накладным клавишным выключателем (двухпозиционным). Применяется в качестве инструмента управления электроприводом в ту и другую сторону.
- Подготовка объекта
- Способы монтажа
- Конструктивные решения
Установка рулонных ворот
Существует 2 способа монтажа конструкции:
1. Накладной
Полотно, вал, консоли монтируют над проемом, а направляющие профили устанавливаются на каждую из сторон проема. При закрытом полотне проем полностью перекрывается, находясь в стык со стенами помещения. Особенность способа – не требуется долгая подготовительная работа;
2. Встроенный
Перед установкой требуется подготовительная работа. Преимущество – все элементы конструкции находятся внутри помещения, что обеспечивает недоступность со стороны посторонних лиц.
Подготовительная работа
Перед началом установки производится замер максимальной высоты, ширины проема и минимальное боковое расстояние.
Требования для монтажа:
• использовать нужно только прямоугольные проемы, имеющие гладкую либо ровную поверхность;
• отсутствие трещин, раствора, пустот на поверхности объекта;
• если объект выполнен из пустотелого кирпича, то рекомендуется окантовка проема металлическими уголками;
• горизонтальное и вертикальное отклонение не более 1,5 мм на 1 метр. Допустимая погрешность диагоналей – не более 5 мм.

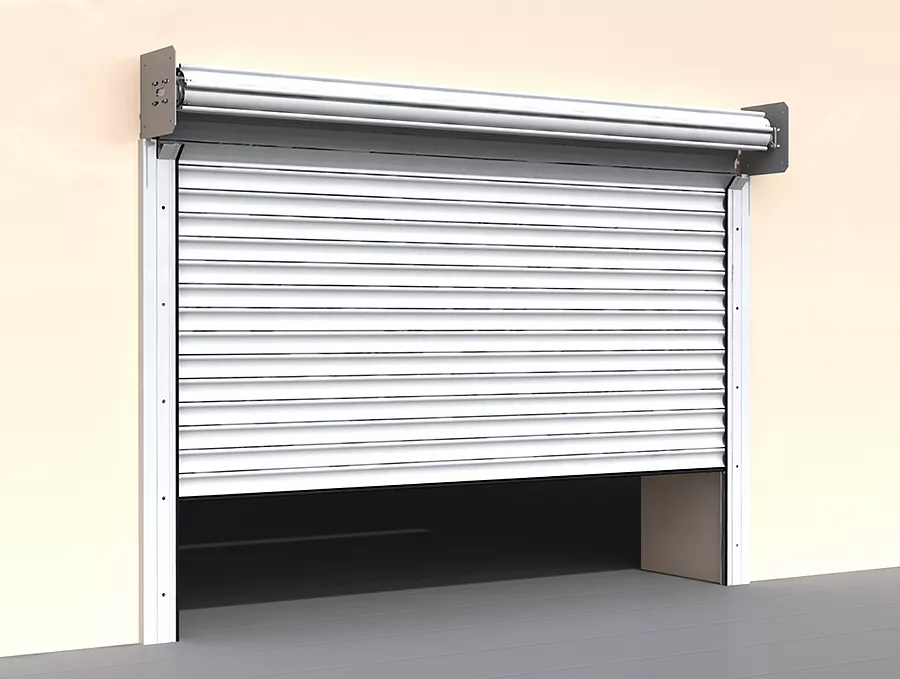

Накладной
Преимущество метода — отсутствие долгой подготовительной работы. Вал, роликовое полотно, консоли устанавливаются непосредственно над проемом, а направляющие профили — с двух сторон от проема. Когда полотно закрыто, оно полностью перекрывает проем, находясь практически в один уровень со стенами здания.
